Schallabsorption

Die Schallabsorption ist ein fundamentales Prinzip der Raumakustik, das entscheidend für die Qualität unserer Hörumgebung ist. Ob in Büros, Klassenzimmern, Aufnahmestudios oder Wohnräumen – die richtige akustische Behandlung kann den Unterschied zwischen einem angenehmen und einem störenden Klangerlebnis ausmachen. Doch was genau verbirgt sich hinter diesem Begriff, und wie können wir ihn gezielt nutzen?

Schallabsorption beschreibt den physikalischen Prozess, bei dem Schallenergie beim Auftreffen auf Materialien oder Oberflächen in andere Energieformen – meist Wärme – umgewandelt wird. Dieser Vorgang reduziert die Intensität des reflektierten Schalls und verbessert dadurch die akustischen Eigenschaften eines Raumes erheblich.

Anders als bei der Schalldämmung, die verhindert, dass Schall von einem Raum in einen anderen übertragen wird, wirkt die Schallabsorption innerhalb eines Raumes. Sie reduziert Nachhall, Echo und störende Reflexionen, die die Sprachverständlichkeit beeinträchtigen oder als unangenehm empfunden werden können. Moderne Akustikpaneele nutzen diese Prinzipien zur gezielten Optimierung der Raumakustik.

Wenn Schallwellen auf eine Oberfläche treffen, können drei verschiedene Phänomene auftreten. Bei der Reflexion wird der Schall zurückgeworfen, was in ungünstigen Fällen zu störenden Echos und einem erhöhten Pegel führen kann. Die Transmission ermöglicht es dem Schall, das Material zu durchdringen und in benachbarte Räume zu gelangen. Die Absorption hingegen wandelt die Schallenergie in Wärme um und entfernt sie damit effektiv aus dem Raum. Das Verhältnis dieser drei Komponenten bestimmt die akustischen Eigenschaften des Materials und damit seine Eignung für verschiedene Anwendungen in der praktischen Raumakustik.

Der Schallabsorptionsgrad α ist die zentrale Kennzahl zur Bewertung der Absorptionseigenschaften von Materialien. Dieser dimensionslose Wert bewegt sich zwischen 0 und 1, wobei α = 0 einer vollständigen Reflexion ohne jegliche Absorption entspricht, während α = 1 eine vollständige Absorption ohne Reflexion bedeutet. In der Praxis erreichen nur wenige Materialien Werte nahe 1, da meist ein gewisser Anteil der Schallenergie reflektiert wird.

Ein entscheidender Aspekt ist, dass der Schallabsorptionsgrad frequenzabhängig ist. Die meisten Materialien zeigen unterschiedliche Absorptionswerte bei verschiedenen Frequenzen. Daher wird der Absorptionsgrad typischerweise für die Oktavbänder bei 125, 250, 500, 1000, 2000 und 4000 Hz gemessen.

Diese frequenzspezifischen Werte sind besonders wichtig, da tiefe Frequenzen zwischen 125 und 250 Hz deutlich schwerer zu absorbieren sind als höhere Frequenzbereiche. Mittlere Frequenzen zwischen 500 und 1000 Hz sind für die Sprachverständlichkeit entscheidend und erfordern daher besondere Aufmerksamkeit bei der akustischen Planung. Hohe Frequenzen zwischen 2000 und 4000 Hz werden meist leichter absorbiert, weshalb viele Standardmaterialien in diesem Bereich gute Absorptionswerte zeigen. Diese Frequenzabhängigkeit beeinflusst maßgeblich die Auswahl und Dimensionierung von Akustikpaneelen in der praktischen Anwendung.

Um die praktische Anwendung zu vereinfachen, wurde der bewertete Schallabsorptionsgrad αw eingeführt. Dieser Einzahlwert fasst das Absorptionsverhalten über den gesamten relevanten Frequenzbereich zusammen und ermöglicht einen schnellen Vergleich verschiedener Materialien.

Der αw-Wert wird nach DIN EN ISO 11654 durch Anpassung einer Referenzkurve an die gemessenen Absorptionswerte ermittelt. Dabei werden bestimmte Toleranzen berücksichtigt, um eine realistische Bewertung zu gewährleisten.

Die praktische Interpretation der αw-Werte erfolgt in verschiedenen Kategorien. Stark reflektierende Materialien mit αw-Werten zwischen 0,00 und 0,20 umfassen harte Oberflächen wie Beton, Glas und Keramik, die für eine lebendige Akustik sorgen, aber auch zu Problemen mit Nachhall und erhöhten Pegeln führen können. Mäßig absorbierende Materialien mit Werten zwischen 0,20 und 0,40 wie Holz oder dünne Teppiche bieten eine ausgewogene Akustik. Gut absorbierende Materialien zwischen 0,40 und 0,70 wie dicke Vorhänge oder Polstermöbel eignen sich bereits für viele akustische Anwendungen. Hochabsorbierende spezielle Akustikprodukte mit αw-Werten zwischen 0,70 und 1,00 werden für professionelle akustische Behandlungen eingesetzt.

Die Schallabsorptionsklassen bieten eine standardisierte Kategorisierung von Materialien basierend auf ihrem bewerteten Schallabsorptionsgrad αw. Diese Klassifizierung nach DIN EN ISO 11654 umfasst fünf Klassen:

Klasse A (αw = 0,90-1,00)

• Höchste Absorptionsleistung
• Typische Anwendung: Aufnahmestudios, Konzertsäle
• Beispiele: Hochleistungs-Akustikschäume, perforierte Platten mit Absorber

Klasse B (αw = 0,80-0,85)

• Sehr gute Absorption
• Anwendung: Büros, Klassenzimmer, Restaurants
• Beispiele: Akustikdeckenplatten, textile Wandverkleidungen

Klasse C (αw = 0,60-0,75)

• Gute Absorption
• Anwendung: Wohnräume, Empfangsbereiche
• Beispiele: Akustikbilder, dünne Absorberplatten

Die Klassen D und E mit αw-Werten zwischen 0,30-0,55 bzw. 0,15-0,25 bieten mäßige bis geringe Absorption und werden hauptsächlich als Ergänzung zu anderen akustischen Maßnahmen eingesetzt. Holzverkleidungen, textile Oberflächen und dünne Materialschichten fallen typischerweise in diese Kategorien. Materialien mit αw-Werten unter 0,15 gelten als nicht klassifiziert und bieten praktisch keine Absorption, weshalb sie in akustisch kritischen Bereichen problematisch sein können.

Poröse Absorber sind die häufigste Form der Schallabsorption. Sie wandeln Schallenergie durch Reibung in den Poren des Materials in Wärme um.

Charakteristika:

• Beste Wirkung bei mittleren und hohen Frequenzen
• Wirkung steigt mit der Materialdicke
• Beispiele: Mineralwolle, Schaumstoffe, Textilien

Die Optimierung poröser Absorber erfolgt durch verschiedene Maßnahmen. Eine Vergrößerung der Materialdicke erhöht insbesondere die Tieftonabsorption und erweitert damit das Wirkungsspektrum. Ein Abstand zur Wand verstärkt die Absorptionswirkung erheblich, da der entstehende Luftspalt als zusätzlicher Absorber wirkt und Resonanz-Effekte verstärken kann. Perforierte Abdeckungen schützen das absorbierende Material vor mechanischen Einwirkungen und Verschmutzung, ohne die akustische Wirkung zu beeinträchtigen.

Resonanzabsorber nutzen das Prinzip der Resonanz zur gezielten Absorption bestimmter Frequenzbereiche.

Plattenschwinger bestehen aus einer schweren Platte vor einem Luftpolster und wirken hauptsächlich bei tiefen Frequenzen. Die Resonanzfrequenz ist dabei abhängig von der Masse der Platte und dem dahinterliegenden Luftvolumen. Diese Systeme eignen sich besonders für die Behandlung von Bassfrequenzen, die mit herkömmlichen porösen Absorbern schwer zu kontrollieren sind.

Helmholtz-Resonatoren verwenden perforierte Platten mit dahinterliegendem Hohlraum und sind sehr frequenzselektiv. Sie eignen sich ideal für die gezielte Behandlung von Problemfrequenzen und werden oft in Kombination mit anderen Absorbertypen eingesetzt. Die Abstimmung erfolgt über die Perforationsgröße, den Lochabstand und die Tiefe des Hohlraums.

Moderne Akustikelemente kombinieren oft verschiedene Absorptionsprinzipien zur Optimierung der Breitbandwirkung. Mikroperforierte Platten mit Absorptionsmaterial vereinen die Vorteile der Resonanzabsorption mit poröser Absorption und ermöglichen eine effektive Behandlung über einen weiten Frequenzbereich. Textile Systeme mit integrierter Dämpfung bieten neben der akustischen Wirkung auch ästhetische Vorteile und lassen sich harmonisch in die Raumgestaltung integrieren. Modulare Lösungen für variable Anforderungen ermöglichen es, die akustische Behandlung flexibel an wechselnde Nutzungen anzupassen, was besonders in modernen Arbeitsumgebungen von Vorteil ist.

Die Dicke eines Absorbers ist entscheidend für seine Wirksamkeit, besonders bei tiefen Frequenzen. Eine Verdopplung der Dicke kann den Absorptionsgrad im Tieftonbereich erheblich verbessern.

Bewährte Faustregeln für die Praxis besagen, dass für die effektive Absorption von 125 Hz mindestens 10 cm Materialdicke erforderlich sind, während für 250 Hz bereits 5 cm ausreichen können. Für höhere Frequenzen sind entsprechend geringere Dicken ausreichend, weshalb dünne Akustikpaneele bereits bei Sprach- und Musikfrequenzen gute Ergebnisse erzielen. Die Materialdichte beeinflusst ebenfalls die Absorptionseigenschaften, wobei ein optimaler Bereich existiert – zu leichte Materialien bieten wenig Widerstand, während zu dichte Materialien die Schallwellen nicht eindringen lassen.

Ein Luftspalt zwischen Absorber und Wand kann die Wirksamkeit deutlich steigern. Der optimale Abstand entspricht etwa einem Viertel der Wellenlänge der zu absorbierenden Frequenz. Diese Abstandsmontage nutzt Resonanz-Effekte im Luftspalt und kann die Absorptionswirkung bei tiefen Frequenzen erheblich verbessern. Praktisch bedeutet dies, dass bereits ein Abstand von wenigen Zentimetern spürbare Verbesserungen bringen kann, während größere Abstände besonders bei tiefen Frequenzen vorteilhaft sind.

Die Oberflächenbeschaffenheit beeinflusst die Absorptionseigenschaften in verschiedener Weise. Glatte Oberflächen bevorzugen hohe Frequenzen und können bei tiefen Frequenzen weniger effektiv sein. Strukturierte Oberflächen mit Rillen, Pyramiden oder anderen geometrischen Formen ermöglichen eine verbesserte Breitbandabsorption, da sie die Schallwellen unterschiedlich brechen und streuen. Perforierte Abdeckungen bieten Schutz vor mechanischen Einwirkungen und Verschmutzung, ohne die akustische Leistung zu beeinträchtigen, sofern sie korrekt dimensioniert sind. Der Perforationsgrad und die Lochgröße müssen dabei auf die gewünschten Absorptionseigenschaften abgestimmt werden.

Die erforderliche Menge an Absorption hängt von verschiedenen Faktoren ab:

Das Raumvolumen und die Geometrie spielen eine entscheidende Rolle bei der Bestimmung des Absorptionsbedarfs. Größere Räume benötigen aufgrund der längeren Schallwege und größeren reflektierenden Flächen grundsätzlich mehr Absorption. Komplexe Geometrien mit vielen Ecken, Nischen oder unregelmäßigen Oberflächen erfordern differenzierte Lösungen, da sich in solchen Räumen stehende Wellen und Resonanzen ausbilden können.

Die Nutzungsart bestimmt maßgeblich die akustischen Anforderungen. In Büros steht die Optimierung der Sprachverständlichkeit und die Reduzierung von Ablenkungen im Vordergrund, weshalb mittlere Frequenzen besonders wichtig sind. Konzertsäle erfordern eine präzise Kontrolle der Nachhallzeit bei verschiedenen Frequenzen, um sowohl Sprache als auch Musik optimal zu unterstützen. In Restaurants geht es primär um die Reduzierung des allgemeinen Pegels und die Vermeidung des Cocktailparty-Effekts.

Die vorhandene Ausstattung trägt erheblich zur Raumakustik bei. Möbel und Einrichtungsgegenstände bieten bereits eine gewisse Absorption, die bei der Planung berücksichtigt werden muss. Besonders wichtig ist der Einfluss von Personen im Raum, da diese sowohl durch ihre Körper als auch durch ihre Kleidung erheblich zur Schallabsorption beitragen. Ein vollbesetzter Konzertsaal hat daher völlig andere akustische Eigenschaften als ein leerer Raum.

Die klassische Sabine’sche Formel bildet die Grundlage für akustische Berechnungen: T = 0,16 × V / A. Hierbei steht T für die Nachhallzeit in Sekunden, V für das Raumvolumen in Kubikmetern und A für die äquivalente Absorptionsfläche in Quadratmetern. Diese Formel ermöglicht eine erste Abschätzung der erforderlichen Absorptionsfläche, hat jedoch ihre Grenzen bei komplexen Raumgeometrien oder stark gekoppelten Räumen.

Moderne Simulationsmethoden nutzen computer-gestützte Raumakustikmodellierung und können komplexe Geometrien, Materialverteilungen und sogar die Richtcharakteristik von Schallquellen berücksichtigen. Diese Verfahren ermöglichen eine präzise Vorhersage des akustischen Verhaltens und unterstützen die optimale Platzierung von Akustikpaneelen. Ray-Tracing-Algorithmen verfolgen virtuelle Schallstrahlen durch den Raum und berechnen Reflexionen, Absorptionen und die resultierende Impulsantwort.

In Büroumgebungen steht die Verbesserung der Sprachverständlichkeit und die Reduzierung störender Reflexionen im Vordergrund.

Typische Lösungen:

• Akustikdecken mit Klasse B oder C
• Wandabsorber in Arbeitsbereichen
• Schreibtischtrennwände mit Absorptionseigenschaften

Zielwerte:

• Nachhallzeit: 0,6-0,8 Sekunden
• Sprachverständlichkeitsindex STI > 0,6

Klassenzimmer und Hörsäle erfordern besondere Aufmerksamkeit für optimale Lernbedingungen. Die variable Belegung mit Schülern oder Studenten führt zu schwankenden akustischen Bedingungen, da Menschen sowohl als Absorber als auch als Störgeräuschquellen wirken. Unterschiedliche Aktivitäten wie Vorträge, Diskussionen oder Gruppenarbeit stellen verschiedene Anforderungen an die Raumakustik. Während bei Vorträgen eine gute Sprachübertragung vom Lehrer zu den Schülern im Vordergrund steht, benötigen Diskussionen eine ausgewogenere Akustik, die auch die Kommunikation zwischen den Schülern unterstützt.

Das Kostenbewusstsein bei der Materialauswahl erfordert oft kreative Lösungen, die dennoch die akustischen Anforderungen erfüllen. Empfohlene Maßnahmen umfassen Akustikdecken als Grundausstattung, da sie große Flächen abdecken und kostengünstig realisiert werden können. Wandabsorber im hinteren Raumbereich reduzieren störende Reflexionen von der Rückwand. Mobile Elemente ermöglichen eine flexible Anpassung an verschiedene Unterrichtsformen und können bei Bedarf umpositioniert oder entfernt werden.

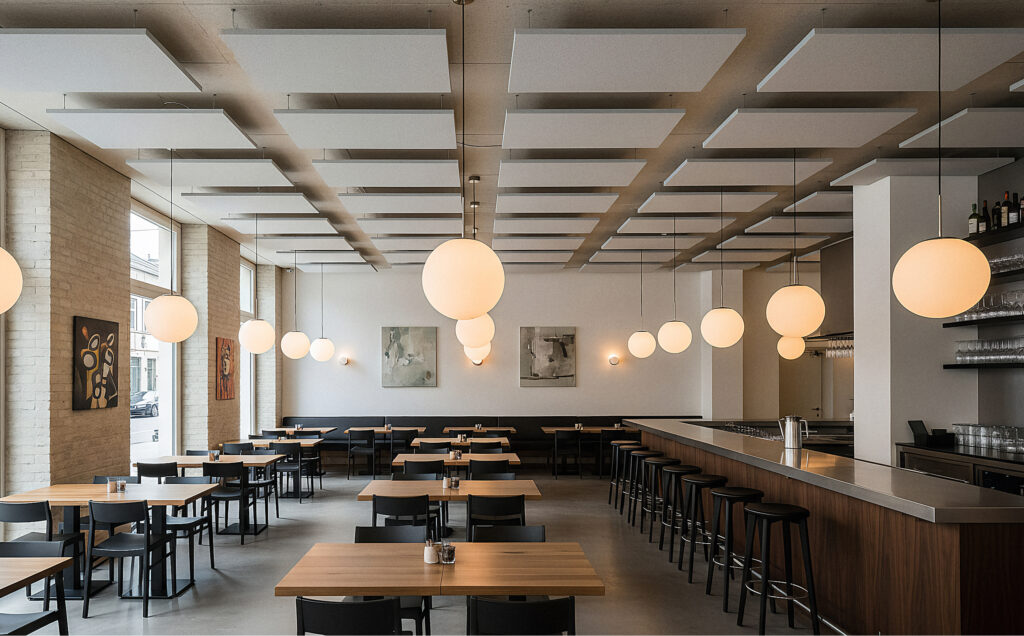

Restaurants und Hotels stehen vor der besonderen Herausforderung, Komfort und Ambiente zu schaffen, ohne die Ästhetik zu beeinträchtigen. Der berüchtigte Cocktailparty-Effekt entsteht, wenn sich Gespräche und Hintergrundgeräusche zu einem unangenehmen Lärmpegel aufschaukeln, der die Gäste dazu veranlasst, lauter zu sprechen, was wiederum den Gesamtpegel erhöht.

Besondere Anforderungen in der Gastronomie umfassen Hygiene und Reinigungsfähigkeit, da Küchenausdünstungen und Speisereste die Oberflächen belasten können. Brandschutzbestimmungen sind aufgrund der Personendichte und der Fluchtwege besonders streng. Die Integration in das Designkonzept ist entscheidend für den Erfolg, da die Akustiklösungen das gewünschte Ambiente unterstützen und nicht stören sollen.

Innovative Lösungen umfassen Akustikbilder und -objekte, die als Kunstwerke getarnt sind und gleichzeitig akustische Funktionen erfüllen. Textile Raumteiler können sowohl die Akustik verbessern als auch den Raum strukturieren und Intimität schaffen. Absorbierende Möbelelemente wie gepolsterte Sitzbänke oder spezielle Tischplatten integrieren die akustische Funktion direkt in die Einrichtung.

Krankenhäuser und Praxen benötigen besonders hygienische und pflegeleichte Akustiklösungen.

Spezifikationen:

• Desinfizierbare Oberflächen
• Keine Staubentwicklung
• Einfache Wartung und Austausch

Die akustischen Anforderungen im Gesundheitswesen sind komplex, da Lärm nachweislich den Heilungsprozess beeinträchtigt und zu erhöhtem Stress bei Patienten und Personal führt. Gleichzeitig müssen die Materialien den strengen Hygienevorschriften entsprechen und regelmäßige Desinfektionen überstehen, ohne ihre akustischen Eigenschaften zu verlieren.

Die normgerechte Bestimmung des Schallabsorptionsgrades erfolgt im Hallraum unter kontrollierten Bedingungen.

Messverfahren:

1. Nachhallzeitmessung ohne Prüfkörper
2. Einbringung des zu testenden Materials
3. Erneute Nachhallzeitmessung
4. Berechnung des Absorptionsgrades aus der Differenz

Für kleinere Proben und Forschungszwecke wird das Impedanzrohrverfahren eingesetzt.

Vorteile:

• Geringerer Materialaufwand
• Schnellere Ergebnisse
• Frequenzselektive Analyse möglich

Reale Raumsituationen erfordern oft Messungen vor Ort zur Verifikation der Planungsannahmen.

Methoden:

• Nachhallzeitmessungen mit Impulsen oder Rauschen
• Sprachverständlichkeitsmessungen
• Lärmpegelanalysen im Betrieb

Moderne Technologien ermöglichen aktive Systeme, die ihre Absorptionseigenschaften dynamisch anpassen können. Das Funktionsprinzip basiert auf Mikrofonen, die den Schall erfassen, einer elektronischen Verarbeitung, die die optimale Gegenreaktion berechnet, und Lautsprechern, die gezielt Gegenschall erzeugen. Diese Systeme können besonders bei tiefen Frequenzen effektiv sein, wo passive Absorber aufgrund ihrer erforderlichen Dicke unpraktisch werden. Die Integration in Akustikpaneele ermöglicht völlig neue Gestaltungsmöglichkeiten.

Künstlich strukturierte Materialien mit außergewöhnlichen akustischen Eigenschaften eröffnen neue Möglichkeiten. Diese Metamaterialien können extrem dünne Absorber für tiefe Frequenzen ermöglichen, die mit herkömmlichen Materialien undenkbar wären. Frequenzselektive Eigenschaften erlauben es, gezielt bestimmte Frequenzbereiche zu beeinflussen, während andere unverändert bleiben. Multifunktionale Elemente können gleichzeitig strukturelle, akustische und sogar elektrische Funktionen erfüllen. Die Resonanz-Eigenschaften können dabei präzise eingestellt werden.

Der Trend zu umweltfreundlichen Lösungen prägt auch die Akustikbranche und führt zu interessanten Entwicklungen. Recycelte Fasermaterialien aus Altkleidern oder Produktionsabfällen bieten oft überraschend gute akustische Eigenschaften. Nachwachsende Rohstoffe wie Hanf, Flachs oder Schafwolle vereinen ökologische Vorteile mit natürlicher Ästhetik. Biologisch abbaubare Komponenten ermöglichen es, Akustikelemente am Ende ihrer Lebensdauer kompostieren zu können, was den Kreislaufgedanken konsequent umsetzt.

Die Schallabsorption ist ein komplexes, aber faszinierendes Gebiet der Raumakustik, das erheblichen Einfluss auf unser Wohlbefinden und unsere Leistungsfähigkeit hat. Das Verständnis der verschiedenen Absorptionsmechanismen, Kennwerte wie dem Schallabsorptionsgrad α und αw sowie der Schallabsorptionsklassen ermöglicht es, gezielt akustische Probleme zu lösen und optimale Hörumgebungen zu schaffen.

Ob in Büros, Schulen, Restaurants oder Wohnräumen – die richtige Anwendung von Schallabsorption kann den entscheidenden Unterschied machen. Mit den kontinuierlichen Entwicklungen in Material- und Messtechnik stehen uns heute mehr Möglichkeiten denn je zur Verfügung, um Räume nicht nur optisch ansprechend, sondern auch akustisch perfekt zu gestalten. Die Integration von Akustikpaneelen, die Kontrolle von Pegeln und die Nutzung von Resonanz-Effekten eröffnen dabei vielfältige Gestaltungsmöglichkeiten.

Die Investition in professionelle Akustikplanung und hochwertige Absorptionsmaterialien zahlt sich nicht nur durch verbesserte Raumqualität aus, sondern trägt auch langfristig zu Gesundheit, Produktivität und Lebensqualität bei. In einer immer lauteren Welt wird die Bedeutung der Schallabsorption als Instrument für bessere Raumakustik weiter zunehmen.
